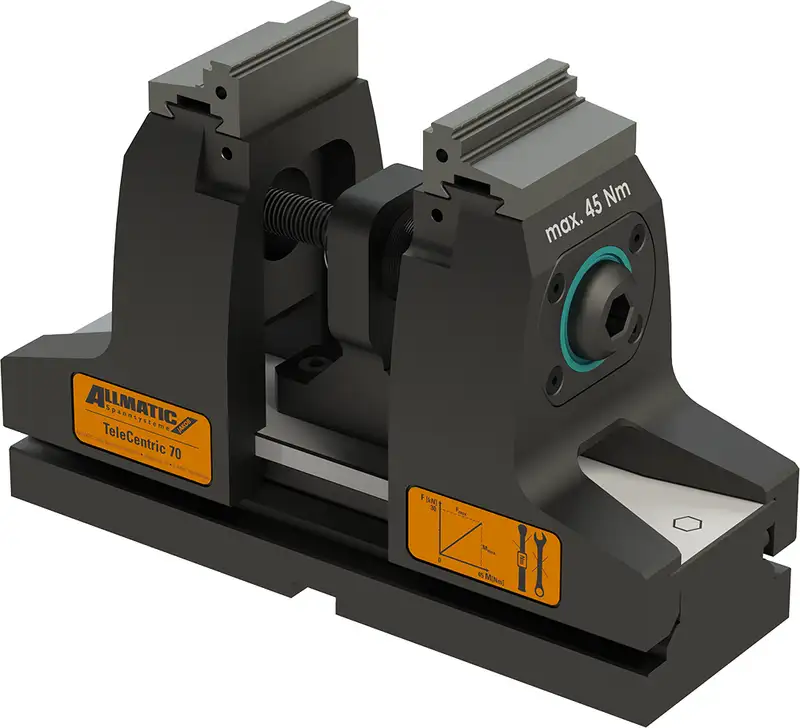

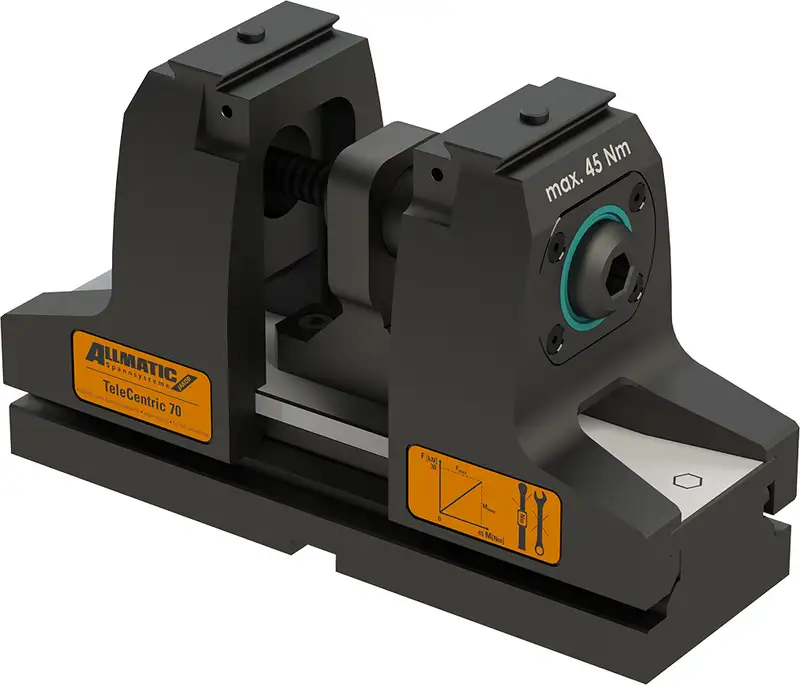

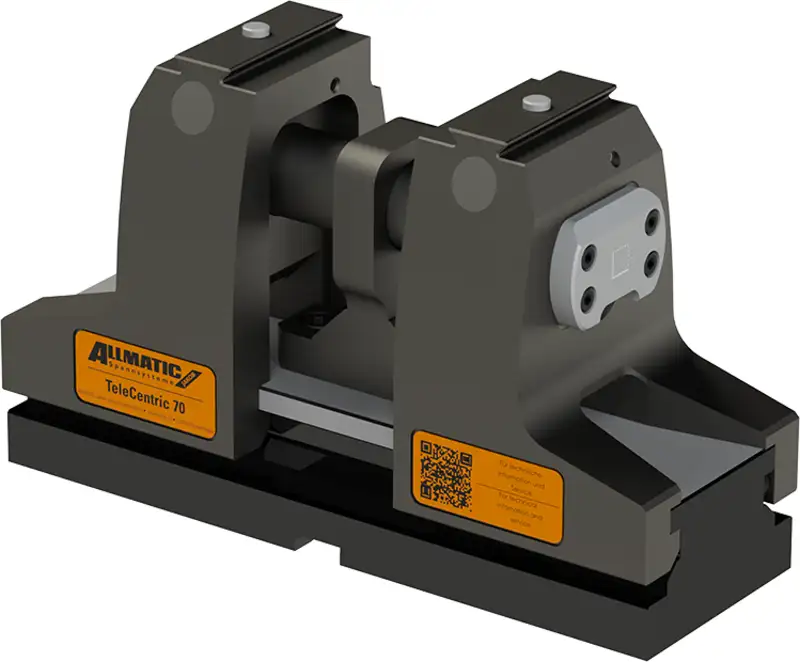

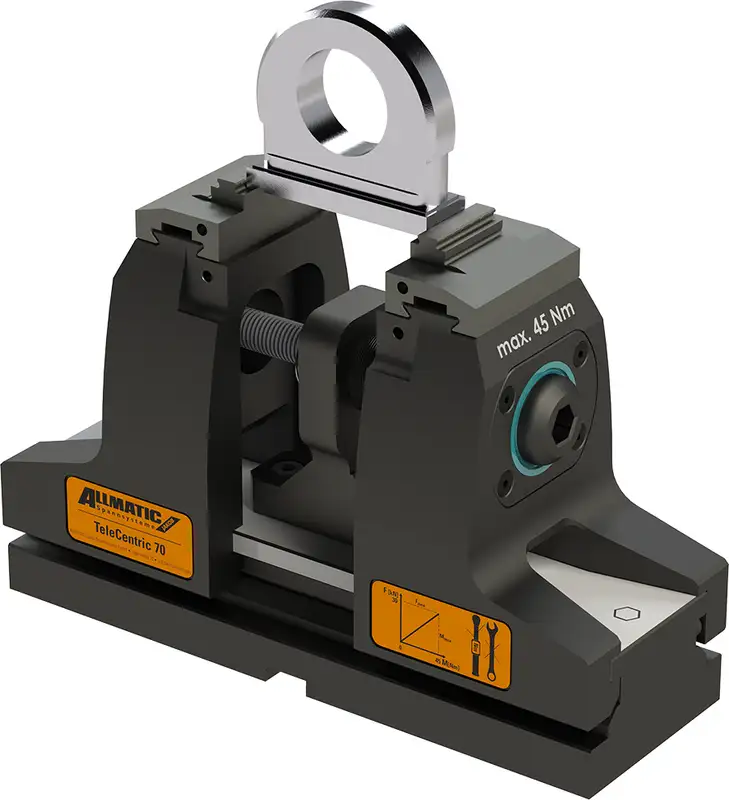

ALLMATIC Syst.de serr. de force à 5 axes TeleCentric
70
Art. 411036.0100
CHF 2'640.90 au lieu de 3'772.70
- TVA comprise
- Hors frais d'expédition
- plus de ALLMATIC
Délai: dans les 11 jours
Description / Caractéristiques
Application :
Idéal pour l'usinage 5 axes
Étau autocentrant

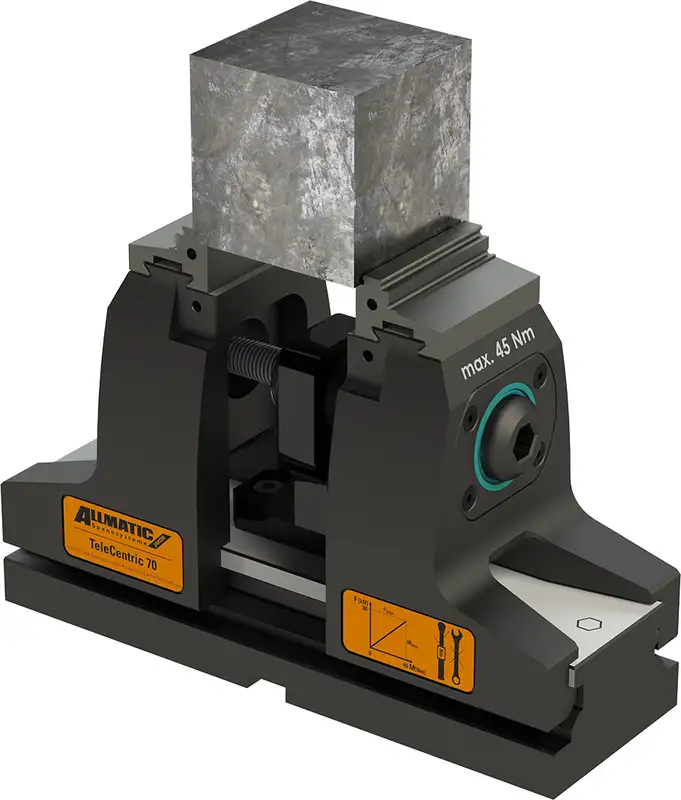

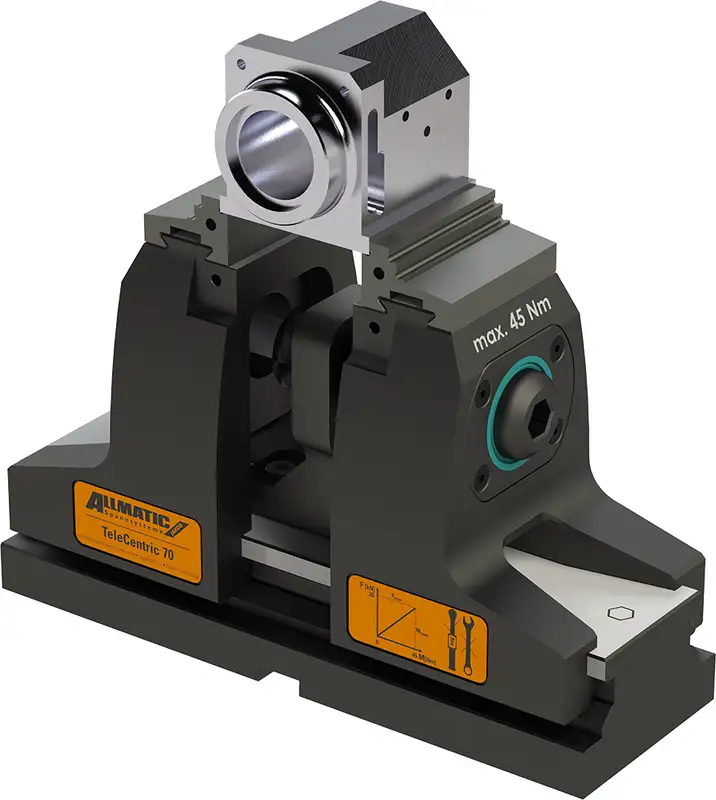

Serrage de pièces brutes et pré-usinées - serrage par mors possible
Largeur des mors : 70 mm
Plage de serrage : 9-135 mm (0-69 mm avec mors zéro)
Description :
Force de serrage constante de 30 kN à un couple de serrage de 45 Nm
Forme symétrique grâce à la broche télescopique :
accessibilité optimale de la pièce
positionnement centré et parallèle de la pièce, contour d'interférence inchangé
Programmation simple sans décalage du point zéro
Hauteur du support de pièce : 192 mm

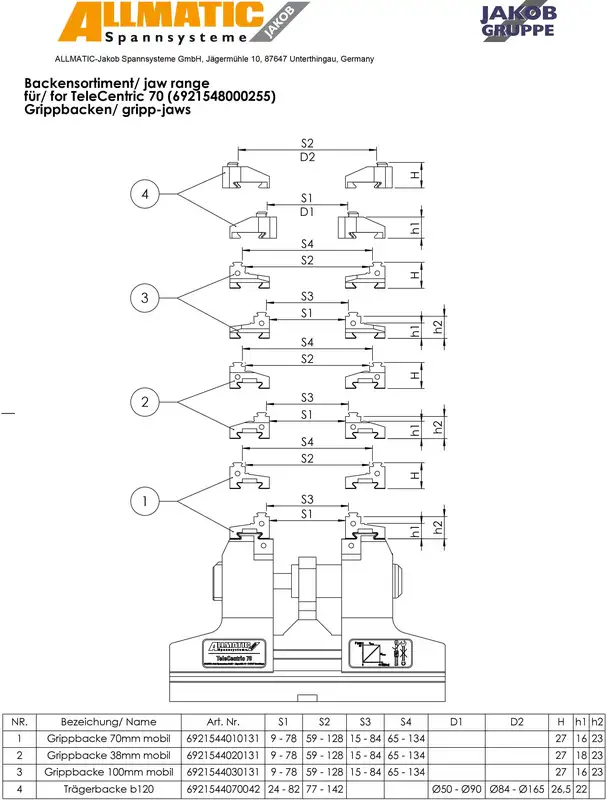

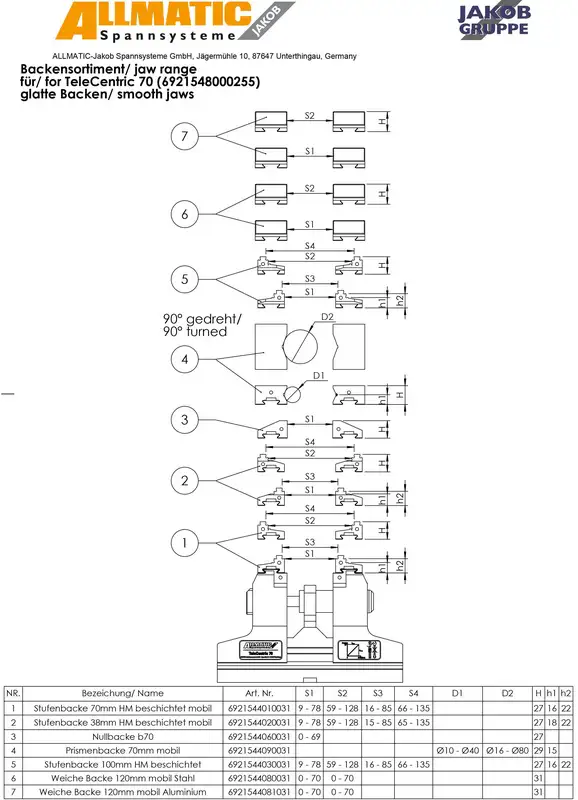

Système de changement rapide des mors :
changement de mors sans outil en 10 secondes par paire de mors
mors réversibles pour une plage de serrage de 9 à 135 mm
L'utilisation du mors zéro réduit la plage de serrage minimale de 9 à 0 mm
Équipé de série de trous de positionnement pour les systèmes de serrage à point zéro. Micromètre d'intérieur 200 mm
Fixation supplémentaire sur table de machine avec brides latérales
Utilisation avec clé dynamométrique
mécaniquement
Contenu de la livraison :
1 x TeleCentric 70 (sans mâchoires)
1 x manivelle pour le préréglage
1 x guide de démarrage rapide
Contenu de la livraison: 1 x TeleCentric 70 (sans mâchoires)
1 x manivelle pour le préréglage
1 x guide de démarrage rapide
Idéal pour l'usinage 5 axes
Étau autocentrant
Serrage de pièces brutes et pré-usinées - serrage par mors possible
Largeur des mors : 70 mm
Plage de serrage : 9-135 mm (0-69 mm avec mors zéro)
Description :
Force de serrage constante de 30 kN à un couple de serrage de 45 Nm
Forme symétrique grâce à la broche télescopique :
accessibilité optimale de la pièce
positionnement centré et parallèle de la pièce, contour d'interférence inchangé
Programmation simple sans décalage du point zéro
Hauteur du support de pièce : 192 mm
Système de changement rapide des mors :
changement de mors sans outil en 10 secondes par paire de mors
mors réversibles pour une plage de serrage de 9 à 135 mm
L'utilisation du mors zéro réduit la plage de serrage minimale de 9 à 0 mm
Équipé de série de trous de positionnement pour les systèmes de serrage à point zéro. Micromètre d'intérieur 200 mm
Fixation supplémentaire sur table de machine avec brides latérales
Utilisation avec clé dynamométrique
mécaniquement
Contenu de la livraison :
1 x TeleCentric 70 (sans mâchoires)
1 x manivelle pour le préréglage
1 x guide de démarrage rapide
Contenu de la livraison: 1 x TeleCentric 70 (sans mâchoires)
1 x manivelle pour le préréglage
1 x guide de démarrage rapide

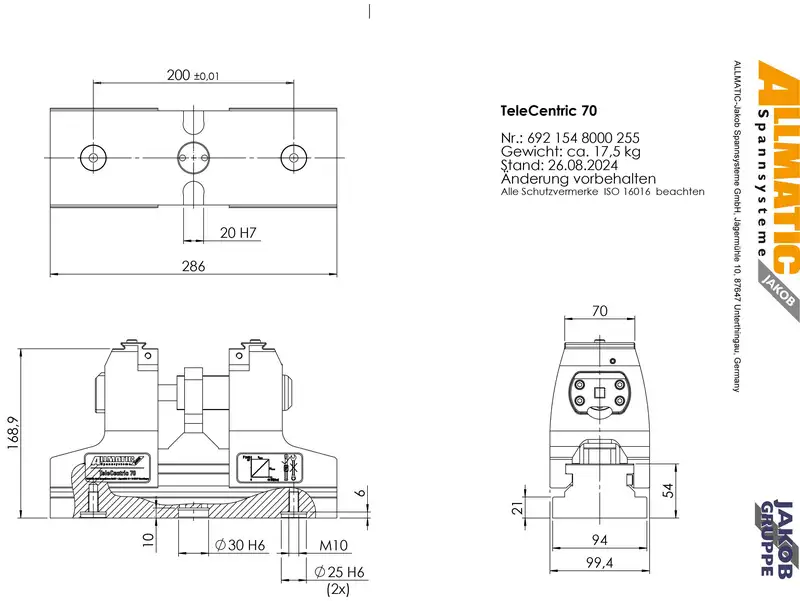

Caractéristiques
-
- Longueur mm 286
- Largeur mm 99.4
- Hauteur mm 168.9
- Largeur des mors mm 70
- Ouverture maximale mm 135
- Capacité de serrage mm 0…135
- Couple max. Nm 45
- Force de serrage kN 30
- Pièce à usiner Pièces brutes, pièces pré-usinées
- Poids (vide) kg 21
- Exécution mécaniquement
- Contenu de la livraison 1 x TeleCentric 70 (sans mâchoires)
1 x manivelle pour le préréglage
1 x guide de démarrage rapide
Télécharger les fichiers
Délai de garantie : 24 mois , Bring-In
Droit de retour : 14 jours (date du bulletin de livraison)
