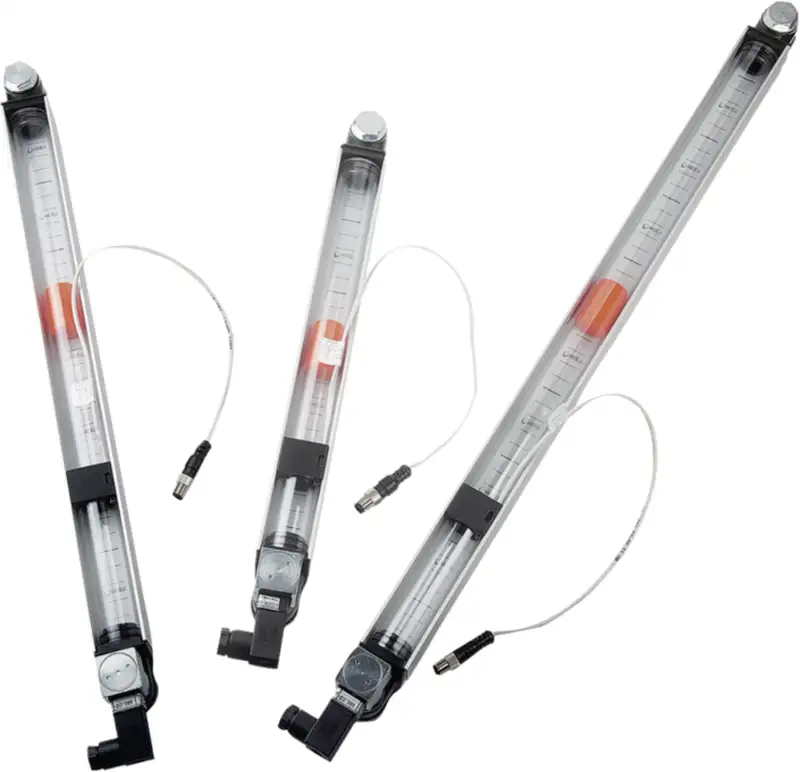

KIPP Voyant de niveau d'huile, version longue surveill. électr. niveau/tempér. d'huile
Art. 801048.0100
au lieu de CHF 305.40
- TVA comprise
- Hors frais d'expédition
- plus de KIPP
Prix échelonnés
dès 1 pièce
CHF 305.40 / pièce
dès 10 pièce
CHF 277.94 / pièce
dès 50 pièce
CHF 250.46 / pièce
Délai: dans les 13 jours
Description / Caractéristiques
Les indicateurs de niveau d'huile offrent non seulement une visualisation du niveau de remplissage, mais le détectent également grâce à un contacteur à lames. De plus, ils peuvent émettre un signal électrique lorsque la température du fluide dans le réservoir atteint le seuil de +70 °C.
Dès que le flotteur atteint le niveau minimum prédéfini après la fermeture du circuit, un signal électrique est émis. Le capteur est situé sur le boîtier et sa hauteur est réglable pour s'adapter aux besoins de contrôle de niveau. La lecture minimale se situe à environ 35 mm du centre de la vis de fixation inférieure.
Le contacteur à lames est équipé de série d'un contact normalement ouvert (NO).
La surveillance de la température est assurée par un interrupteur bimétallique. Lorsque la température prédéfinie est atteinte, le capteur se ferme (NO) ou s'ouvre (NF), selon le modèle.
La pression maximale est de 1 bar. Le couple de serrage maximal des vis de fixation est de 5 Nm. Le voyant de niveau présente une bonne résistance mécanique et est compatible avec l'huile minérale, l'essence, les lubrifiants, le kérosène, les solvants et la plupart des produits chimiques. Tout contact avec des solutions alcoolisées ou de l'eau chaude est à éviter.
Montage :
L’indicateur de niveau d’huile se fixe à l’aide de deux trous taraudés M12, ou, en alternative, à l’aide de deux trous de Ø 12,2 mm (± 0,2 mm) avec écrous à embase. Entraxe des trous de fixation : L1 ± 0,5.
Fonctionnement :
Le niveau d’huile est mesuré par un flotteur aimanté, qui active le contact électrique lorsque le niveau atteint le seuil « REED ».
Si le niveau d’huile descend en dessous d’un certain seuil, une impulsion électrique peut être générée.
Remarque :
Les champs magnétiques puissants peuvent perturber le fonctionnement.
Boîtier : Aluminium
Réflecteur : PVC
Tube : Polycarbonate
Bouchons : Polyamide
Joint torique/Joint plat : NBR
Flotteur : Plastique
Vis/Écrou hexagonal : Acier zingué
Dès que le flotteur atteint le niveau minimum prédéfini après la fermeture du circuit, un signal électrique est émis. Le capteur est situé sur le boîtier et sa hauteur est réglable pour s'adapter aux besoins de contrôle de niveau. La lecture minimale se situe à environ 35 mm du centre de la vis de fixation inférieure.
Le contacteur à lames est équipé de série d'un contact normalement ouvert (NO).
La surveillance de la température est assurée par un interrupteur bimétallique. Lorsque la température prédéfinie est atteinte, le capteur se ferme (NO) ou s'ouvre (NF), selon le modèle.
La pression maximale est de 1 bar. Le couple de serrage maximal des vis de fixation est de 5 Nm. Le voyant de niveau présente une bonne résistance mécanique et est compatible avec l'huile minérale, l'essence, les lubrifiants, le kérosène, les solvants et la plupart des produits chimiques. Tout contact avec des solutions alcoolisées ou de l'eau chaude est à éviter.
Montage :
L’indicateur de niveau d’huile se fixe à l’aide de deux trous taraudés M12, ou, en alternative, à l’aide de deux trous de Ø 12,2 mm (± 0,2 mm) avec écrous à embase. Entraxe des trous de fixation : L1 ± 0,5.
Fonctionnement :
Le niveau d’huile est mesuré par un flotteur aimanté, qui active le contact électrique lorsque le niveau atteint le seuil « REED ».
Si le niveau d’huile descend en dessous d’un certain seuil, une impulsion électrique peut être générée.
Remarque :
Les champs magnétiques puissants peuvent perturber le fonctionnement.
Boîtier : Aluminium
Réflecteur : PVC
Tube : Polycarbonate
Bouchons : Polyamide
Joint torique/Joint plat : NBR
Flotteur : Plastique
Vis/Écrou hexagonal : Acier zingué
Caractéristiques
-
- D1 M12
- L1 mm 300
- B mm 30
- B1 mm 39
- H mm 30
- H1 mm 16.5
- H2 mm 80
- L2 mm 358.3
- SW mm 17
