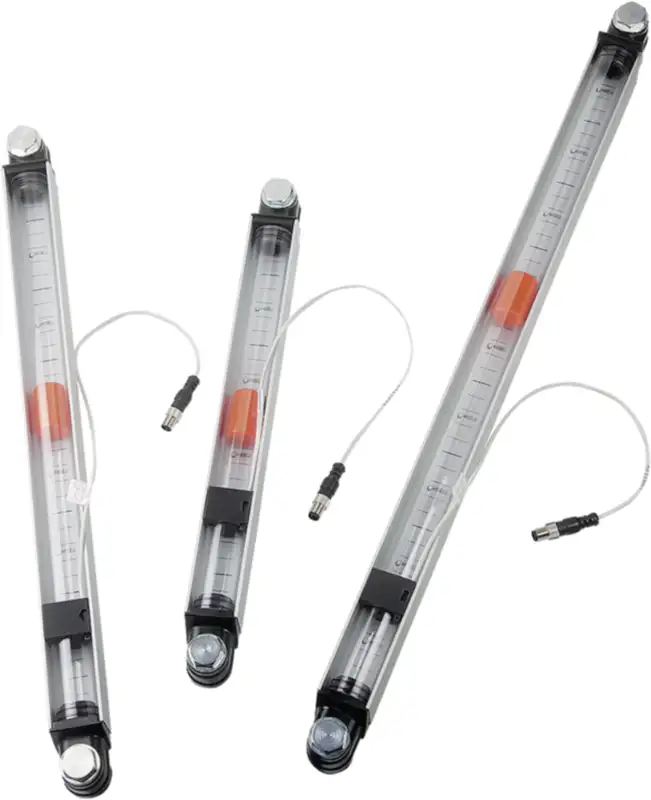

KIPP Voyant de niveau d'huile, version longue surveillance électr. du niveau d'huile
Art. 801047.0100
au lieu de CHF 155.50
- TVA comprise
- Hors frais d'expédition
- plus de KIPP
Prix échelonnés
dès 1 pièce
CHF 155.50 / pièce
dès 10 pièce
CHF 141.39 / pièce
dès 50 pièce
CHF 127.25 / pièce
Délai: dans les 13 jours
Description / Caractéristiques
Le voyant de niveau d'huile permet une lecture visuelle et par capteur du niveau de remplissage grâce à un interrupteur à lames. Lorsque le flotteur atteint le niveau minimum défini après la fermeture du circuit, un signal électrique est généré. Le capteur est situé sur le voyant et sa hauteur est réglable pour répondre aux exigences spécifiques de surveillance du niveau. La lecture minimale se situe à environ 50 mm du centre de la vis de fixation inférieure. L'interrupteur à lames est équipé de série d'un contact normalement ouvert (NO).
La pression maximale est de 1 bar. Le couple de serrage maximal des vis de fixation est de 5 Nm. Le voyant offre une bonne résistance mécanique et est compatible avec l'huile minérale, l'essence, les lubrifiants, le kérosène, les solvants et la plupart des produits chimiques. Tout contact avec des solutions alcoolisées et de l'eau chaude est à éviter.
Montage :
L'indicateur de niveau d'huile se monte à l'aide de deux trous taraudés M12, ou, en alternative, à l'aide de deux trous de Ø 12,2 mm (± 0,2 mm) avec écrous à embase. Entraxe des trous de fixation : L1 ± 0,5.
Fonctionnement :
Le niveau d’huile est mesuré par un flotteur aimanté. Lorsque le flotteur atteint le seuil « REED », un contact électrique s’active.
Si le niveau d’huile descend en dessous d’un certain seuil, une impulsion électrique peut être générée.
Remarque :
Les champs magnétiques puissants peuvent perturber le fonctionnement.
Plage de températures :
Température maximale de fonctionnement : 75 °C.
Boîtier : Aluminium
Réflecteur : PVC
Tube : Polycarbonate
Bouchons : Polyamide
Joint torique/Joint plat : NBR
Flotteur : Plastique
Vis/Écrou hexagonal : Acier zingué
La pression maximale est de 1 bar. Le couple de serrage maximal des vis de fixation est de 5 Nm. Le voyant offre une bonne résistance mécanique et est compatible avec l'huile minérale, l'essence, les lubrifiants, le kérosène, les solvants et la plupart des produits chimiques. Tout contact avec des solutions alcoolisées et de l'eau chaude est à éviter.
Montage :
L'indicateur de niveau d'huile se monte à l'aide de deux trous taraudés M12, ou, en alternative, à l'aide de deux trous de Ø 12,2 mm (± 0,2 mm) avec écrous à embase. Entraxe des trous de fixation : L1 ± 0,5.
Fonctionnement :
Le niveau d’huile est mesuré par un flotteur aimanté. Lorsque le flotteur atteint le seuil « REED », un contact électrique s’active.
Si le niveau d’huile descend en dessous d’un certain seuil, une impulsion électrique peut être générée.
Remarque :
Les champs magnétiques puissants peuvent perturber le fonctionnement.
Plage de températures :
Température maximale de fonctionnement : 75 °C.
Boîtier : Aluminium
Réflecteur : PVC
Tube : Polycarbonate
Bouchons : Polyamide
Joint torique/Joint plat : NBR
Flotteur : Plastique
Vis/Écrou hexagonal : Acier zingué
Caractéristiques
-
- D1 M12
- L1 mm 300
- B mm 30
- H mm 30
- H1 mm 16.5
- SW mm 17
Télécharger les fichiers
Délai de garantie : 24 mois , Bring-In
