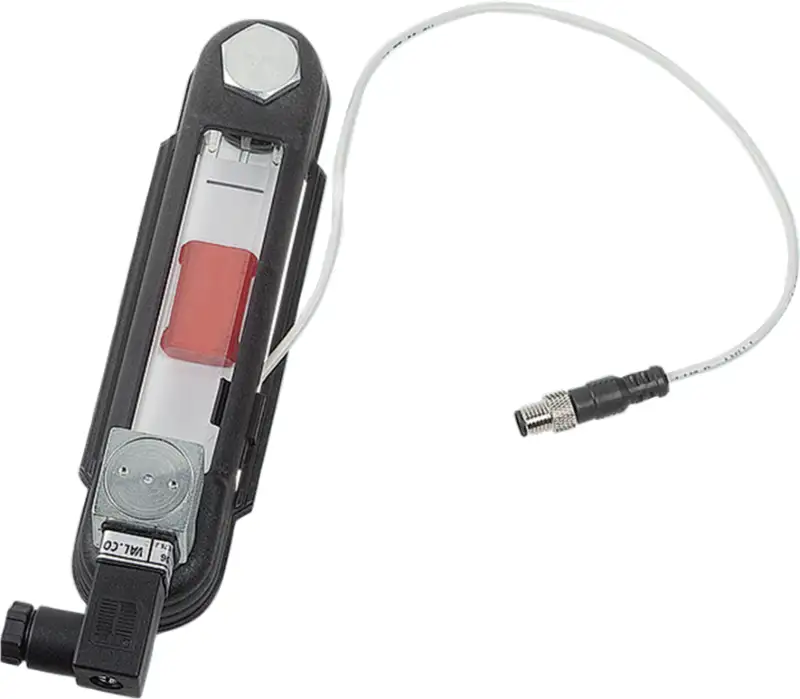

KIPP Voyant de niveau d'huile NO, surveill. électr. du niveau et tempér. d'huile
Art. 801045.0100
au lieu de CHF 295.90
- TVA comprise
- Hors frais d'expédition
- plus de KIPP
Prix échelonnés
dès 1 pièce
CHF 295.90 / pièce
dès 10 pièce
CHF 270.55 / pièce
dès 50 pièce
CHF 243.07 / pièce
Délai: dans les 13 jours
Description / Caractéristiques
Le voynat de niveau d'huile offrent non seulement une visualisation du niveau de remplissage, mais le détectent également grâce à un contacteur à lames souples. De plus, ils peuvent émettre un signal électrique lorsque la température du fluide dans le réservoir atteint +70 °C. Une fois que le flotteur atteint le niveau minimum prédéfini après la fermeture du circuit, un signal électrique est généré. Le capteur est situé sur le boîtier et sa hauteur est réglable pour s'adapter aux besoins de surveillance du niveau. La position minimale se situe à environ 35 mm du centre de la vis de fixation inférieure.
Le contacteur à lames souples est équipé en standard d'un contact normalement ouvert (NO). La surveillance de la température est assurée par un interrupteur bimétallique. Selon le modèle, le capteur ferme (NO) ou ouvre (NF) le circuit lorsque la température prédéfinie est atteinte.
Le voyant est composé de deux éléments transparents soudés par ultrasons après assemblage. Ceci garantit une étanchéité parfaite. La pression maximale est de 1 bar. Le couple de serrage maximal des vis de fixation est de 5 Nm. Le voyant de niveau d'huile présente une bonne résistance mécanique et est compatible avec l'huile minérale, l'essence, les lubrifiants, le kérosène, les solvants et la plupart des produits chimiques. Éviter tout contact avec des solutions alcoolisées et de l'eau chaude.
Montage :
L'indicateur de niveau d'huile se monte à l'aide de deux trous taraudés M12 ou, alternativement, de deux trous de Ø 12,2 mm (± 0,2 mm) avec écrous à embase. Entraxe des trous de fixation : L1 ± 0,3 mm.
Fonctionnement :
Le niveau d'huile est mesuré par un flotteur aimanté qui active le contact électrique lorsque le capteur de niveau est atteint.
Plage de température :
Température maximale de fonctionnement : 75 °C.
Boîtier : Polyamide renforcé de fibres de verre
Réflecteur : PVC
Voyant : Polyamide
Joint torique/joint plat : NBR
Flotteur : Plastique
Vis/écrou hexagonal : Acier zingué
Le contacteur à lames souples est équipé en standard d'un contact normalement ouvert (NO). La surveillance de la température est assurée par un interrupteur bimétallique. Selon le modèle, le capteur ferme (NO) ou ouvre (NF) le circuit lorsque la température prédéfinie est atteinte.
Le voyant est composé de deux éléments transparents soudés par ultrasons après assemblage. Ceci garantit une étanchéité parfaite. La pression maximale est de 1 bar. Le couple de serrage maximal des vis de fixation est de 5 Nm. Le voyant de niveau d'huile présente une bonne résistance mécanique et est compatible avec l'huile minérale, l'essence, les lubrifiants, le kérosène, les solvants et la plupart des produits chimiques. Éviter tout contact avec des solutions alcoolisées et de l'eau chaude.
Montage :
L'indicateur de niveau d'huile se monte à l'aide de deux trous taraudés M12 ou, alternativement, de deux trous de Ø 12,2 mm (± 0,2 mm) avec écrous à embase. Entraxe des trous de fixation : L1 ± 0,3 mm.
Fonctionnement :
Le niveau d'huile est mesuré par un flotteur aimanté qui active le contact électrique lorsque le capteur de niveau est atteint.
Plage de température :
Température maximale de fonctionnement : 75 °C.
Boîtier : Polyamide renforcé de fibres de verre
Réflecteur : PVC
Voyant : Polyamide
Joint torique/joint plat : NBR
Flotteur : Plastique
Vis/écrou hexagonal : Acier zingué
Caractéristiques
-
- D1 M12
- L1 mm 127
- B mm 42
- B1 mm 45
- H mm 21
- H1 mm 21
- H2 mm 80
- L2 mm 91
- L3 mm 75
- SW mm 19
Télécharger les fichiers
Délai de garantie : 24 mois , Bring-In
Droit de retour : 14 jours (date du bulletin de livraison)
