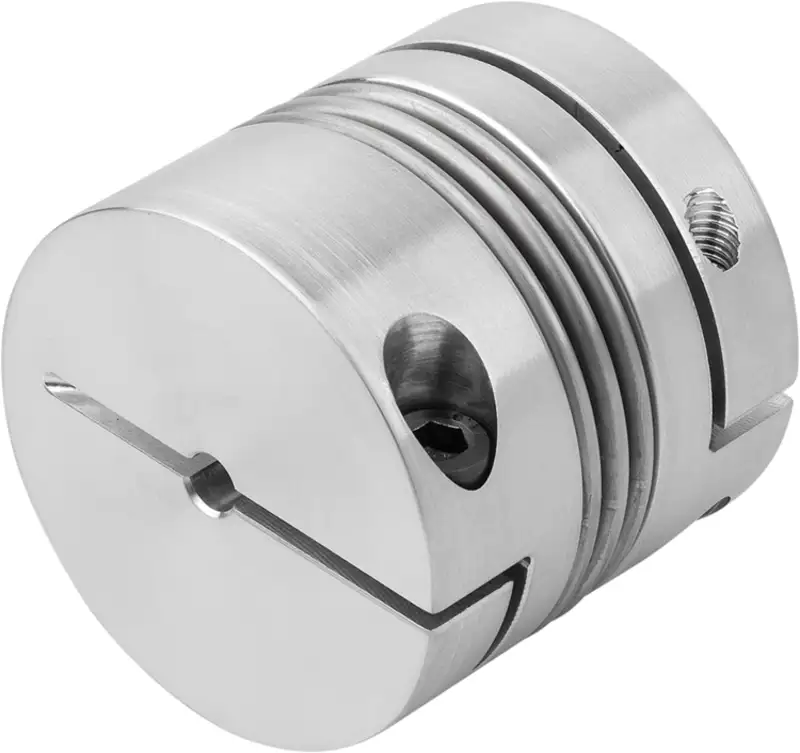

KIPP Accouplement à soufflet métallique K1885 version courte, pour couples élevés
Art. 810012.0001
au lieu de CHF 91.35
- TVA comprise
- Hors frais d'expédition
- plus de KIPP
Prix échelonnés
dès 1 pièce
CHF 91.35 / pièce
dès 3 pièce
CHF 86.85 / pièce
dès 5 pièce
CHF 80.00 / pièce
Délai: dans les 10 jours
Description / Caractéristiques
Matériau du moyeu : Aluminium
Matériau du soufflet : Acier inox
Plage de température : -30 °C à +120 °C
Accouplements à soufflets métalliques à haute rigidité torsionnelle. Le soufflet métallique compense les défauts d'alignement axial, radial et angulaire de l'arbre avec de faibles forces de rappel. Ils sont dotés de moyeux de serrage pour le montage de l'arbre.
Ils sont privilégiés lorsque la précision de position et de transmission du mouvement est requise, notamment pour les servomoteurs de machines-outils, de machines d'emballage, de machines à bois et de systèmes d'automatisation.

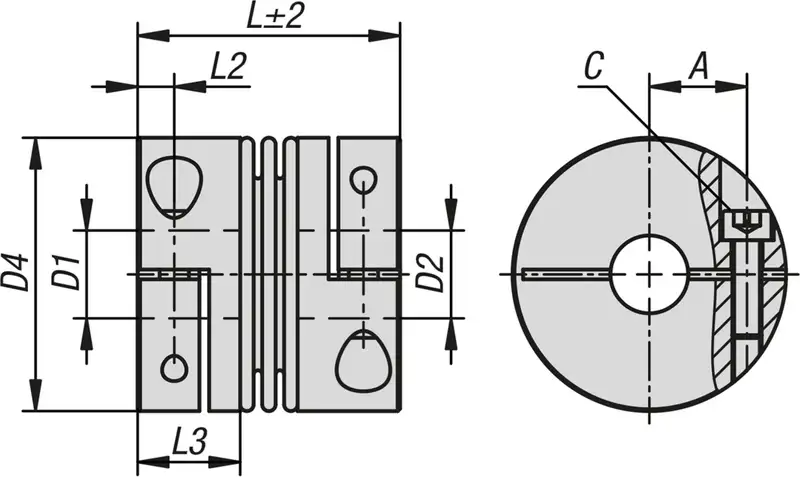

Contrairement au schéma, la taille 200 ne comporte qu'un soufflet métallique à deux arbres.
Les accouplements à soufflets métalliques présentent un ajustement H7. Le jeu d'ajustement recommandé est de 0,02 mm à 0,05 mm. Ce jeu, associé à la lubrification des tourillons, facilite le montage et le démontage.
Lors du montage et du démontage, la déformation du soufflet métallique ne doit pas excéder trois fois la valeur de déplacement admissible spécifiée. Évitez d'appliquer une force.
Sur demande :
Les alésages de moyeu D1 et D2 souhaités sont disponibles séparément, avec classe ou plage de tolérance.
Rainure de clavette conforme à la norme DIN 6885. Veuillez noter le diamètre d'alésage maximal possible pour la rainure de clavette.
Matériau du soufflet : Acier inox
Plage de température : -30 °C à +120 °C
Accouplements à soufflets métalliques à haute rigidité torsionnelle. Le soufflet métallique compense les défauts d'alignement axial, radial et angulaire de l'arbre avec de faibles forces de rappel. Ils sont dotés de moyeux de serrage pour le montage de l'arbre.
Ils sont privilégiés lorsque la précision de position et de transmission du mouvement est requise, notamment pour les servomoteurs de machines-outils, de machines d'emballage, de machines à bois et de systèmes d'automatisation.
Contrairement au schéma, la taille 200 ne comporte qu'un soufflet métallique à deux arbres.
Les accouplements à soufflets métalliques présentent un ajustement H7. Le jeu d'ajustement recommandé est de 0,02 mm à 0,05 mm. Ce jeu, associé à la lubrification des tourillons, facilite le montage et le démontage.
Lors du montage et du démontage, la déformation du soufflet métallique ne doit pas excéder trois fois la valeur de déplacement admissible spécifiée. Évitez d'appliquer une force.
Sur demande :
Les alésages de moyeu D1 et D2 souhaités sont disponibles séparément, avec classe ou plage de tolérance.
Rainure de clavette conforme à la norme DIN 6885. Veuillez noter le diamètre d'alésage maximal possible pour la rainure de clavette.
Caractéristiques
