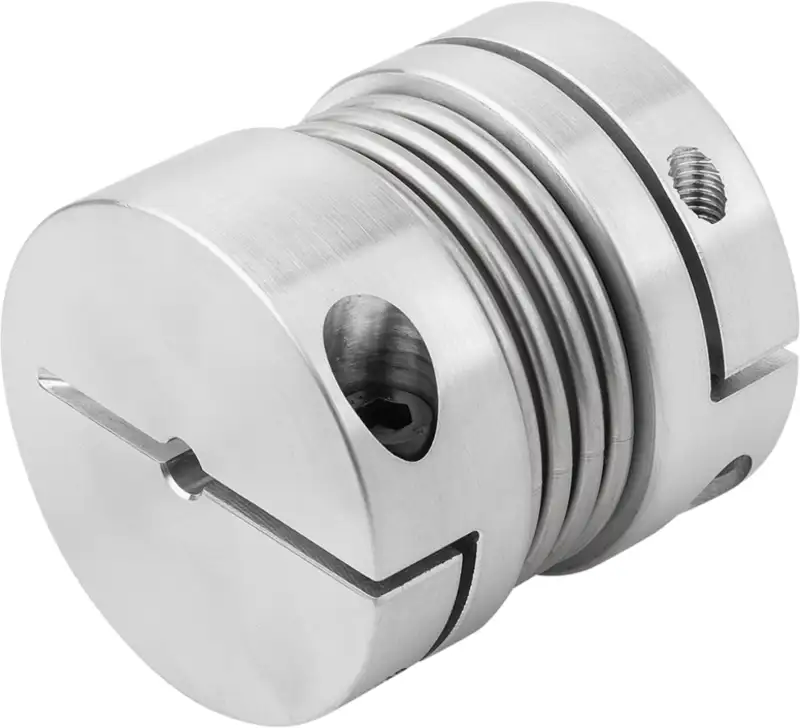

KIPP Accouplement à soufflet métallique K1884 version courte
Art. 810011.0001
au lieu de CHF 123.90
- TVA comprise
- Hors frais d'expédition
- plus de KIPP
Prix échelonnés
dès 1 pièce
CHF 123.90 / pièce
dès 3 pièce
CHF 117.75 / pièce
dès 5 pièce
CHF 108.43 / pièce
Délai: dans les 10 jours
Description / Caractéristiques
Matériau du moyeu : Aluminium
Matériau du soufflet : Acier inox
Plage de température : -30 °C à +120 °C
Accouplements à soufflets métalliques à haute rigidité torsionnelle. Le soufflet métallique compense les défauts d'alignement axial, radial et angulaire de l'arbre avec de faibles forces de rappel. Ils sont dotés de moyeux de serrage pour le montage de l'arbre.
Ces accouplements sont privilégiés lorsque la précision de position et de transmission du mouvement est requise, notamment pour les servomoteurs de machines-outils, de machines d'emballage, de machines à bois et de systèmes d'automatisation.
Les accouplements à soufflets métalliques présentent un ajustement H7. Le jeu d'ajustement recommandé est de 0,02 mm à 0,05 mm. Ce jeu, associé à la lubrification des tourillons, facilite le montage et le démontage.
Lors du montage et du démontage, la déformation du soufflet métallique ne doit pas excéder trois fois les valeurs de déplacement admissibles spécifiées. Évitez d'appliquer une force.
Sur demande :

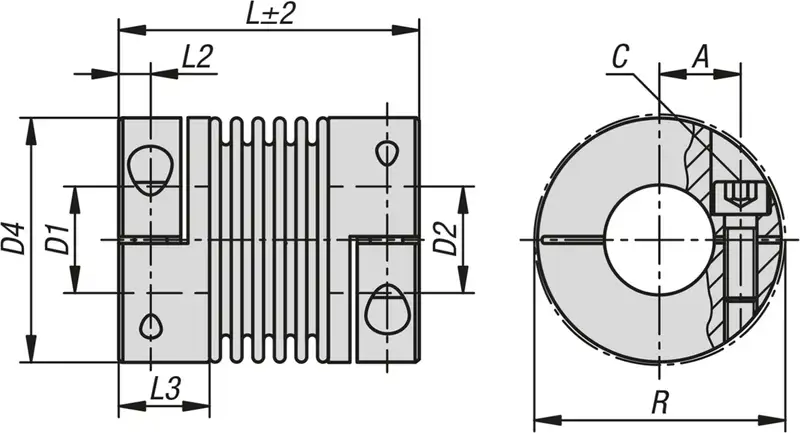

Alésages de moyeu D1 et D2 souhaités, spécifiés séparément avec la classe ou la plage de tolérance.
Rainure de clavette conforme à la norme DIN 6885. Veuillez noter le diamètre d'alésage maximal admissible pour la rainure de clavette.
Matériau du soufflet : Acier inox
Plage de température : -30 °C à +120 °C
Accouplements à soufflets métalliques à haute rigidité torsionnelle. Le soufflet métallique compense les défauts d'alignement axial, radial et angulaire de l'arbre avec de faibles forces de rappel. Ils sont dotés de moyeux de serrage pour le montage de l'arbre.
Ces accouplements sont privilégiés lorsque la précision de position et de transmission du mouvement est requise, notamment pour les servomoteurs de machines-outils, de machines d'emballage, de machines à bois et de systèmes d'automatisation.
Les accouplements à soufflets métalliques présentent un ajustement H7. Le jeu d'ajustement recommandé est de 0,02 mm à 0,05 mm. Ce jeu, associé à la lubrification des tourillons, facilite le montage et le démontage.
Lors du montage et du démontage, la déformation du soufflet métallique ne doit pas excéder trois fois les valeurs de déplacement admissibles spécifiées. Évitez d'appliquer une force.
Sur demande :
Alésages de moyeu D1 et D2 souhaités, spécifiés séparément avec la classe ou la plage de tolérance.
Rainure de clavette conforme à la norme DIN 6885. Veuillez noter le diamètre d'alésage maximal admissible pour la rainure de clavette.
Caractéristiques
