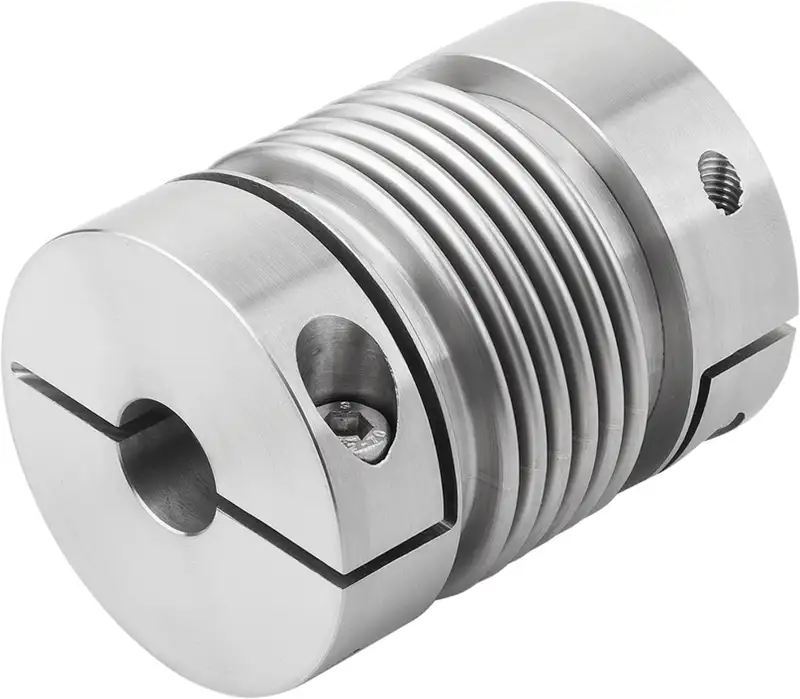

KIPP Accouplement à soufflet métallique K1883 avec moyeux de serrage
Art. 810010.0001
au lieu de CHF 333.80
- TVA comprise
- Hors frais d'expédition
- plus de KIPP
Prix échelonnés
dès 1 pièce
CHF 333.80 / pièce
dès 3 pièce
CHF 317.20 / pièce
dès 5 pièce
CHF 292.09 / pièce
Délai: dans les 10 jours
Description / Caractéristiques
Matériau du moyeu : Acier inox
Matériau du soufflet : Acier inoxydable
Plage de température : -30 °C à +120 °C
Accouplements à soufflets métalliques à haute rigidité torsionnelle. Le soufflet métallique compense les défauts d'alignement axial, radial et angulaire de l'arbre avec de faibles forces de rappel. Ils sont dotés de moyeux de serrage pour le montage de l'arbre.
Ces accouplements sont privilégiés lorsque la précision de position et de transmission du mouvement est requise, notamment pour les servomoteurs de machines-outils, de machines d'emballage, de machines à bois et de systèmes d'automatisation.
Les accouplements à soufflets métalliques présentent un ajustement H7. Le jeu d'ajustement recommandé est de 0,02 mm à 0,05 mm. Ce jeu, associé à la lubrification des tourillons, facilite le montage et le démontage.
Lors du montage et du démontage, la déformation du soufflet métallique ne doit pas excéder trois fois les valeurs de déplacement admissibles spécifiées. Évitez d'appliquer une force.
Sur demande :

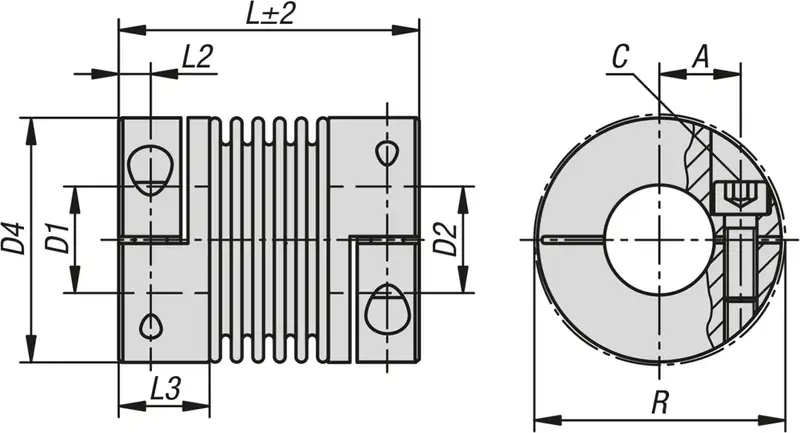

Alésages de moyeu D1 et D2 souhaités, spécifiés séparément avec la classe ou la plage de tolérance.
Rainure de clavette conforme à la norme DIN 6885. Veuillez noter le diamètre d'alésage maximal admissible pour la rainure de clavette.
Matériau du soufflet : Acier inoxydable
Plage de température : -30 °C à +120 °C
Accouplements à soufflets métalliques à haute rigidité torsionnelle. Le soufflet métallique compense les défauts d'alignement axial, radial et angulaire de l'arbre avec de faibles forces de rappel. Ils sont dotés de moyeux de serrage pour le montage de l'arbre.
Ces accouplements sont privilégiés lorsque la précision de position et de transmission du mouvement est requise, notamment pour les servomoteurs de machines-outils, de machines d'emballage, de machines à bois et de systèmes d'automatisation.
Les accouplements à soufflets métalliques présentent un ajustement H7. Le jeu d'ajustement recommandé est de 0,02 mm à 0,05 mm. Ce jeu, associé à la lubrification des tourillons, facilite le montage et le démontage.
Lors du montage et du démontage, la déformation du soufflet métallique ne doit pas excéder trois fois les valeurs de déplacement admissibles spécifiées. Évitez d'appliquer une force.
Sur demande :
Alésages de moyeu D1 et D2 souhaités, spécifiés séparément avec la classe ou la plage de tolérance.
Rainure de clavette conforme à la norme DIN 6885. Veuillez noter le diamètre d'alésage maximal admissible pour la rainure de clavette.
Caractéristiques
Télécharger les fichiers
Délai de garantie : 24 mois , Bring-In
Droit de retour : 14 jours (date du bulletin de livraison)
