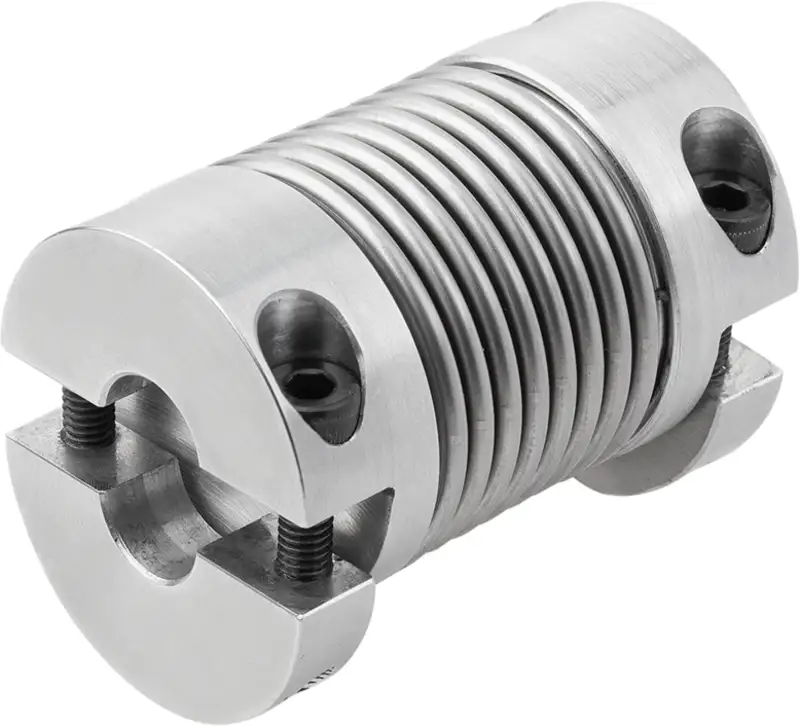

KIPP Accouplement à soufflet métallique K1881 avec moyeux de serrage amovibles
Art. 810018.0001
au lieu de CHF 51.15
- TVA comprise
- Hors frais d'expédition
- plus de KIPP
Prix échelonnés
dès 1 pièce
CHF 51.15 / pièce
dès 3 pièce
CHF 48.55 / pièce
dès 5 pièce
CHF 44.76 / pièce
Délai: dans les 10 jours
Description / Caractéristiques
Matériau du moyeu : Aluminium nu
Matériau du soufflet : Acier inox
Plage de température : -30 °C à +120 °C
Accouplements miniatures à soufflets métalliques sans jeu et à haute rigidité torsionnelle. Le soufflet métallique compense les défauts d'alignement axial, radial et angulaire de l'arbre avec de faibles forces de rappel. Une vis de blocage est incluse pour le montage sur l'arbre.
Ces accouplements sont privilégiés lorsque la précision de la transmission de position et de mouvement est requise, notamment pour les systèmes de positionnement et d'asservissement à haute dynamique, les codeurs rotatifs, les tachymètres et les potentiomètres.
Les accouplements à soufflets métalliques sont de type H7. Le jeu d'ajustement recommandé est de 0,02 mm à 0,05 mm. Ce jeu, associé à la lubrification des tourillons, facilite le montage et le démontage.
Lors du montage et du démontage, la déformation du soufflet métallique ne doit pas excéder trois fois la valeur de déplacement admissible spécifiée. Évitez d'appliquer une force.
Sur demande :

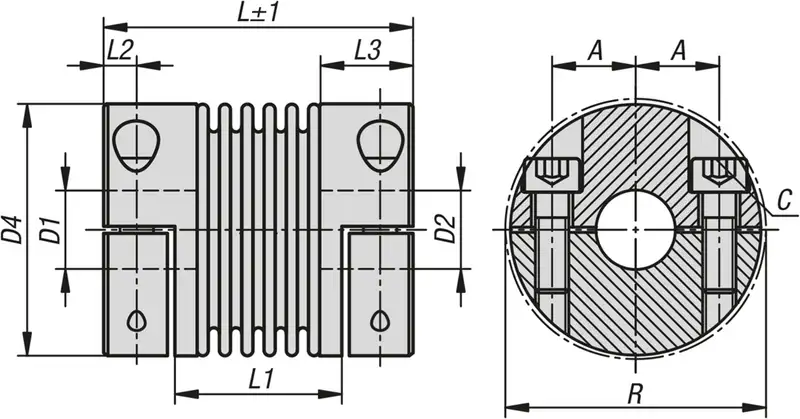

Alésages de moyeu D1 et D2 disponibles séparément, avec classe ou plage de tolérance.
Rainure de clavette conforme à la norme DIN 6885. Veuillez noter le diamètre d'alésage maximal admissible pour la rainure de clavette.
Matériau du soufflet : Acier inox
Plage de température : -30 °C à +120 °C
Accouplements miniatures à soufflets métalliques sans jeu et à haute rigidité torsionnelle. Le soufflet métallique compense les défauts d'alignement axial, radial et angulaire de l'arbre avec de faibles forces de rappel. Une vis de blocage est incluse pour le montage sur l'arbre.
Ces accouplements sont privilégiés lorsque la précision de la transmission de position et de mouvement est requise, notamment pour les systèmes de positionnement et d'asservissement à haute dynamique, les codeurs rotatifs, les tachymètres et les potentiomètres.
Les accouplements à soufflets métalliques sont de type H7. Le jeu d'ajustement recommandé est de 0,02 mm à 0,05 mm. Ce jeu, associé à la lubrification des tourillons, facilite le montage et le démontage.
Lors du montage et du démontage, la déformation du soufflet métallique ne doit pas excéder trois fois la valeur de déplacement admissible spécifiée. Évitez d'appliquer une force.
Sur demande :
Alésages de moyeu D1 et D2 disponibles séparément, avec classe ou plage de tolérance.
Rainure de clavette conforme à la norme DIN 6885. Veuillez noter le diamètre d'alésage maximal admissible pour la rainure de clavette.
