SCHAUBLIN Pince de serrage Type W - FLEX
Art. 347825.1800
au lieu de CHF 364.30
- TVA comprise
- Hors frais d'expédition
- plus de SCHAUBLIN
disponible du stock
Description / Caractéristiques
Conception:
La pince W-FLEX est conçue pour le serrage prismatique lors de la production de pièces et d'outils longs. Sa rigidité radiale réduite à 8 N/µm prévient toute influence sur le serrage prismatique. La force de serrage radiale de 250 N appliquée sur la pièce assure un maintien fiable sans serrage excessif. Conception cylindrique avec alésage traversant.
Technologie W-Flex :
La pince W-FLEX est conçue pour optimiser le serrage prismatique grâce à un mécanisme de serrage flexible qui allie stabilité et liberté de mouvement. En libérant un degré de liberté, la pince W-FLEX offre :

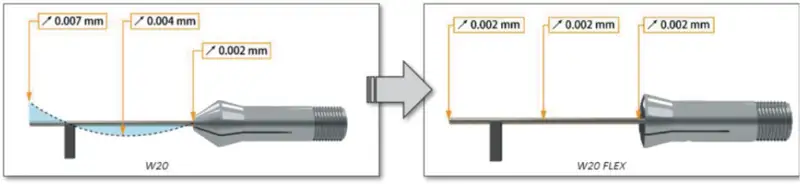

- Précision : La précision/position est déterminée uniquement par le serrage prismatique.
- Transmission du couple : La pince W-Flex assure une transmission efficace du couple pour les opérations d’usinage.
- Réduction de la rigidité radiale : Empêche une rigidité excessive, susceptible d’entraîner des déformations ou des flexions.
Application :
La pince W-FLEX est une solution innovante pour les fabricants d’outils souhaitant optimiser la précision, l’efficacité et la fiabilité de l’usinage d’outils ou de pièces longues et fines. Elle révolutionne les opérations d’usinage en s’affranchissant des limitations des systèmes de serrage prismatiques traditionnels.
Avantages :
- Précision accrue : Réduit les efforts de pliage et assure un usinage précis des outils fins.
- Durée de vie de l'outil améliorée : Minimise les contraintes sur l'outil et prolonge sa durée de vie.
- Polyvalence : Convient à une large gamme d'applications d'usinage avec des diamètres de serrage petits et grands.
- Équilibrage optimisé : Allie stabilité et flexibilité pour des résultats d'usinage exceptionnels.
Remarque :
La pince W-FLEX ne peut être utilisée qu'avec un guide prismatique.
La pince W-FLEX est conçue pour le serrage prismatique lors de la production de pièces et d'outils longs. Sa rigidité radiale réduite à 8 N/µm prévient toute influence sur le serrage prismatique. La force de serrage radiale de 250 N appliquée sur la pièce assure un maintien fiable sans serrage excessif. Conception cylindrique avec alésage traversant.
Technologie W-Flex :
La pince W-FLEX est conçue pour optimiser le serrage prismatique grâce à un mécanisme de serrage flexible qui allie stabilité et liberté de mouvement. En libérant un degré de liberté, la pince W-FLEX offre :
- Précision : La précision/position est déterminée uniquement par le serrage prismatique.
- Transmission du couple : La pince W-Flex assure une transmission efficace du couple pour les opérations d’usinage.
- Réduction de la rigidité radiale : Empêche une rigidité excessive, susceptible d’entraîner des déformations ou des flexions.
Application :
La pince W-FLEX est une solution innovante pour les fabricants d’outils souhaitant optimiser la précision, l’efficacité et la fiabilité de l’usinage d’outils ou de pièces longues et fines. Elle révolutionne les opérations d’usinage en s’affranchissant des limitations des systèmes de serrage prismatiques traditionnels.
Avantages :
- Précision accrue : Réduit les efforts de pliage et assure un usinage précis des outils fins.
- Durée de vie de l'outil améliorée : Minimise les contraintes sur l'outil et prolonge sa durée de vie.
- Polyvalence : Convient à une large gamme d'applications d'usinage avec des diamètres de serrage petits et grands.
- Équilibrage optimisé : Allie stabilité et flexibilité pour des résultats d'usinage exceptionnels.
Remarque :
La pince W-FLEX ne peut être utilisée qu'avec un guide prismatique.
Caractéristiques
-

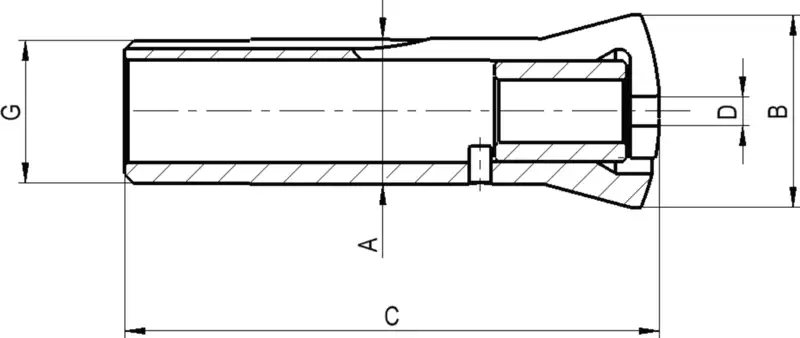

- Code 475-01164D12.0
- D mm 12
- B mm 33.7
- A mm 25
- C mm 97.6
- G mm Ø24.7 x 1.693
- Filetages 45° / 5°
- Type W25
- Materiel rond mm 0.002
- Rigidité radiale N/μm 8
- Force de serrage radiale N 250
- Couple de serrage Nm 1
