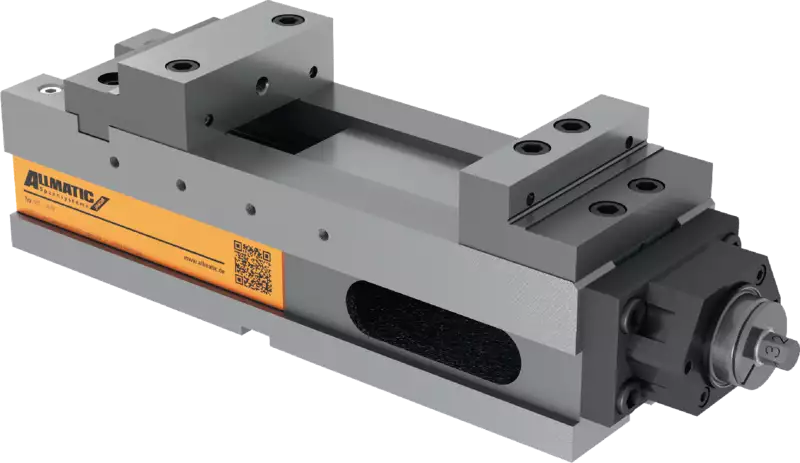

ALLMATIC Étau haute pression NC NC 8 mécanique
Art. 411020.0100
CHF 2'452.80 au lieu de 3'066.80
- TVA comprise
- Hors frais d'expédition
- plus de ALLMATIC
Délai: dans les 11 jours
Description / Caractéristiques
Domaine d'application :
Idéal pour une utilisation sur des centres d'usinage à 3 et 4 axes
Pour un serrage conventionnel
Caractéristiques du produit :
- Réglage de la force sans outil sur 11 niveaux avec butée mécanique pour une utilisation sûre
- Force de serrage constante, reproductible au moyen d'un multiplicateur de force mécanique
- Broche haute pression éprouvée, sans entretien et encapsulée, réduisant ainsi les besoins de nettoyage au minimum
- Corps de base en GJS-60
- Rail de guidage trempé par induction et rectifié
- Rainures de centrage dans la surface de semelle
- De série avec alésage de positionnement de Ø 25H6 M10 pour systèmes de serrage point zéro ; entraxe 200 mm ± 0,01 mm
- Planéité du corps de base 0,01 mm
- Hauteur du corps de base rectifié -0,02 mm
- Largeur du corps de base rectifié -0,05 mm, peut donc être utilisé sur le côté
- Système de changement rapide des mors supplémentaires et des barres de niveau
- La longueur totale dépend des dimensions de la pièce
- 3 filetages par côté pour les butées de pièce latérales M8
- Filetage de raccord pour dispositif d'équerre
Contenu de la livraison :
- 1 étau haute pression avec mors étagé
- 1 manivelle
- 4 griffes de serrage
Attention: ne peut pas être utilisé avec des mâchoires et des inserts Gripp.
Idéal pour une utilisation sur des centres d'usinage à 3 et 4 axes
Pour un serrage conventionnel
Caractéristiques du produit :
- Réglage de la force sans outil sur 11 niveaux avec butée mécanique pour une utilisation sûre
- Force de serrage constante, reproductible au moyen d'un multiplicateur de force mécanique
- Broche haute pression éprouvée, sans entretien et encapsulée, réduisant ainsi les besoins de nettoyage au minimum
- Corps de base en GJS-60
- Rail de guidage trempé par induction et rectifié
- Rainures de centrage dans la surface de semelle
- De série avec alésage de positionnement de Ø 25H6 M10 pour systèmes de serrage point zéro ; entraxe 200 mm ± 0,01 mm
- Planéité du corps de base 0,01 mm
- Hauteur du corps de base rectifié -0,02 mm
- Largeur du corps de base rectifié -0,05 mm, peut donc être utilisé sur le côté
- Système de changement rapide des mors supplémentaires et des barres de niveau
- La longueur totale dépend des dimensions de la pièce
- 3 filetages par côté pour les butées de pièce latérales M8
- Filetage de raccord pour dispositif d'équerre
Contenu de la livraison :
- 1 étau haute pression avec mors étagé
- 1 manivelle
- 4 griffes de serrage
Attention: ne peut pas être utilisé avec des mâchoires et des inserts Gripp.
Caractéristiques
-
- Largeur des mors mm 89.5
- Capacité de serrage mm 0...217
- Longueur mm 339
- Largeur mm 90
- Hauteur mm 114
- Force de serrage kN 3.5…28
- Poids (vide) kg 15
- Réseau de trous mm 2 x 25H6 x 200
- Désignation -
- Haut. d'appui mm 80
